Hatch

图案填充数据可视化显示几何图案填充图案。

语法

=Hatch(Hatch style,Color1,Color2)

参数

阴影样式。可用的图案填充样式包括水平、垂直、向前对角线、向后对角线、大网格等。
颜色1.图案或前景色的颜色。
颜色2。背景色。

用法

使用数据可视化工具，可以在“背景图像 - 值”属性中的文本框、形状、复选框和容器控件以及“值”属性中的图像控件中应用图案填充。下面的示例演示如何将填充背景样式简单地应用于控件。

示例

在 Shape 控件的“背景图像 - 值”属性中设置以下表达式。

将下面的值粘贴到文本框的“BackgroundImage”属性下的Value属性中。
=Hatch("BackwardDiagonal","LightCyan","BlueVoilet")

对话

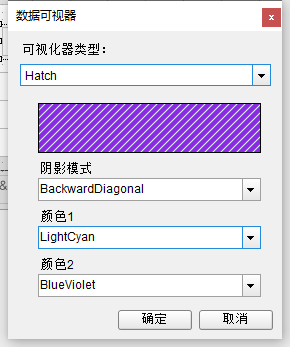

在报表上选择形状控件时，在“属性”窗口中，下拉“BackGroundImage - Value”属性，然后选择“<数据可视器...>以启动对话框。如果选择 Image 控件并下拉 Value 属性，情况也是如此。若要生成数据可视化工具表达式，请为对话框中的每个选项选择适当的值。

注： 使用数据可视化工具的图案填充样式集在设计时不显示。
