Range Bar Progress

范围栏进度数据可视化显示 96 x 96 dpi 的双条形图。第一个彩色条呈现为图像高度的一半，垂直居中。要在 Start 参数右侧（如果是负值则向左呈现）的彩色条的数量基于 Length 参数。如果 Length 参数为零，则呈现菱形。

第二个彩色条使用进度颜色作为图像高度的四分之一进行渲染，垂直居中在长度条上。要在 Start 参数右侧（如果是负值则向左呈现）的彩色条的数量基于 Progress 参数。如果 Progress 参数为零，则呈现较小的菱形。

最小值和最大值参数确定数据范围。“长度”和“进度”参数与“最大值”参数之间的区域是透明的（如果为负值，则位于“长度”和“进度”与“最小值”之间）。

图标集数据可视化工具支持“图像”控件的Value属性，同样支持“文本框”、“复选框”、“形状”和“容器”报表控件的“BackgroundImage”属性下的Value属性。

语法

=RangeBarProgress(Minimum, Maximum, Color, Start, Length, ProgressColor, Progress)

参数

Minimum：最小值。数据范围内的最小值。此值对应于图像的最左边缘。如果此参数大于 Start 参数，则 Start 将等于最小值。数据类型为“单一”。
Maximum：最大值。数据范围内的最大值。此值对应于图像的最右边缘。如果此参数小于 Start 参数，则 Start 将等于最大值。数据类型为“单一”。
Color：颜色。用于呈现长度的 HTML 颜色字符串，条形图像中较粗的条形。
Start：开始。范围栏进度开始呈现的点。数据类型为“单一”。
Length：长度。要在控件中呈现的较粗条的长度。将此值设置为 0 将呈现菱形而不是条形。数据类型为“单一”。
ProgressColor：进度颜色。用于呈现进度的 HTML 颜色字符串，即条形图像中较细的条。
Progress：进度。要在控件中呈现的较细条的长度。将此值设置为 0 将呈现菱形而不是条形。数据类型为“单一”。
您可以使用静态值或聚合函数（例如最小值或最大值）来设置参数。有关这些函数和其他聚合函数的详细信息，请参阅通用函数主题。

用法

使用此数据可视化工具以指定的颜色呈现双条，其长度根据粗条的 Length 参数返回的数字而变化，在简单示例 GrossSales 中。细柱线长度基于进度参数返回的值，在本例中为 GrossProfit。如果数据仅包含正值，则“开始”对应于范围栏左边缘的“最小值”。“长度”或“进度”与“最大值”之间的区域是透明的。

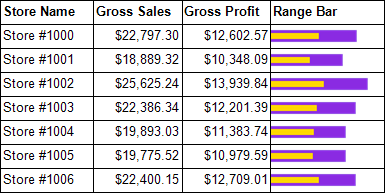

简单示例

将长度和进度参数设置为数据集中字段的值，以直观地显示字段值。

将下面的值粘贴到文本框的“BackgroundImage”属性下的Value属性中。

=RangeBarProgress(0,30000,"BlueViolet",0,Fields!GrossSales.Value,"Gold",Fields!GrossProfit.Value)

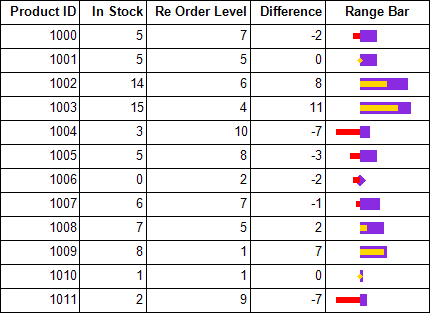

使用负值的示例

当数据包含负值和正值时，可以对 Color 参数使用即时 If 表达式。在下面的示例中，如果 Difference 值为负，则呈现为红色，而正值呈现为金色。您还可以看到负值呈现在零的左侧，正值呈现在右侧。长度值正好为零将呈现为菱形。较粗的蓝色紫色条表示库存值。

将下面的值粘贴到文本框的“BackgroundImage”属性下的Value属性中。
=RangeBarProgress(-10,20,"BlueViolet",0,Fields!InStock.Value,IIf(Fields!Difference.Value < 0, "Red", "Gold"),Fields!Difference.Value)

默认行为

在以下任何情况下，该函数返回 null（即不呈现任何图像）：

  1. Maximum小于或等于Minimum。
  2. 表达式放置在不获取图像的属性中。
  3. 图像的“Source”属性未设置为“Database”。

在以下情况下，Start值会更改：

  1. 如果“Start”值小于“Minimum”，则“Start”与“Minimum”相同。
  2. 如果“Start”值大于“Maximum”，则“Start”与“Maximum”相同。

在以下情况下，Length值会发生变化：

  1. 如果“Start”加上“Length”值小于“Minimum”，则“Length”将变为 “Minimum-Start”。
  2. 如果“Start”值加上“Length”值大于“Maximum”，则“Length”将变为“Maximum-Start”。

在以下情况下，Progress值会更改：

  1. 如果“Start”值加上“Progress”值小于“Minimum”，则“Progress”将变为“Minimum-Start”。
  2. 如果“开Start”值加上“Progress”值大于“Maximum”，则“Progress”将变为“Maximum-Start”。

如果任何参数的参数无法转换为所需的数据类型，则改用默认值。

参数 默认值
Minimum 0
Maximum 0
Color Green
Start 0
Length 0
ProgressColor Red
Progress 0

对话

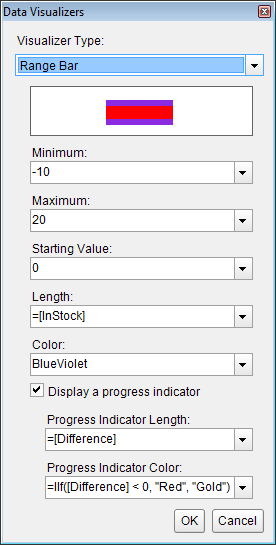

若要打开对话框，请下拉“文本框”、“复选框”、“形状”和“容器”报表控件的“BackgroundImage”属性，然后点击下面的“Value”属性，然后选择“<数据可视器...>。若要生成数据可视化工具表达式，请为对话框中的每个选项选择适当的值。

对于“范围栏进度”表达式，请确保选中“显示进度指示器”复选框。这将启用进度选项。
